Nâng Cấp và Bảo Trì Hệ Thống Camera Giám Sát Bosch cho Nhà Máy DenEast

Mục Tiêu Dự Án

Nâng cấp hệ thống camera từ analog cũ sang IP chất lượng cao
Mở rộng vùng giám sát tới các khu vực chưa được phủ sóng (kho, khu bốc dỡ hàng, hành lang nội bộ)
Tích hợp hệ thống hiện tại vào Bosch Video Management System (BVMS)
Đảm bảo công tác bảo trì định kỳ, giảm thiểu downtime, nâng cao hiệu suất hệ thống an ninh

Thông tin dự án

Tên nhà máy:

DenEast Manufacturing Co., Ltd
Địa điểm:

KCN VSIP II, Bình Dương
Lĩnh vực:

Sản xuất thực phẩm và đồ uống
Diện tích nhà máy:

~10.000 m²
Hệ thống giám sát hiện tại:

Bosch Video Surveillance

Giải thích sơ lược các thành phần

Router / VPN: Kết nối hệ thống với mạng WAN, cho phép truy cập từ xa bảo mật.
Firewall nội bộ: Kiểm soát truy cập, phân vùng mạng giữa camera, máy chủ và người dùng.
NVR Bosch IP 6000: Ghi hình tập trung, kết nối với RAID lưu trữ dung lượng lớn.
Switch Cisco PoE: Cấp nguồn và dữ liệu cho các Camera IP.

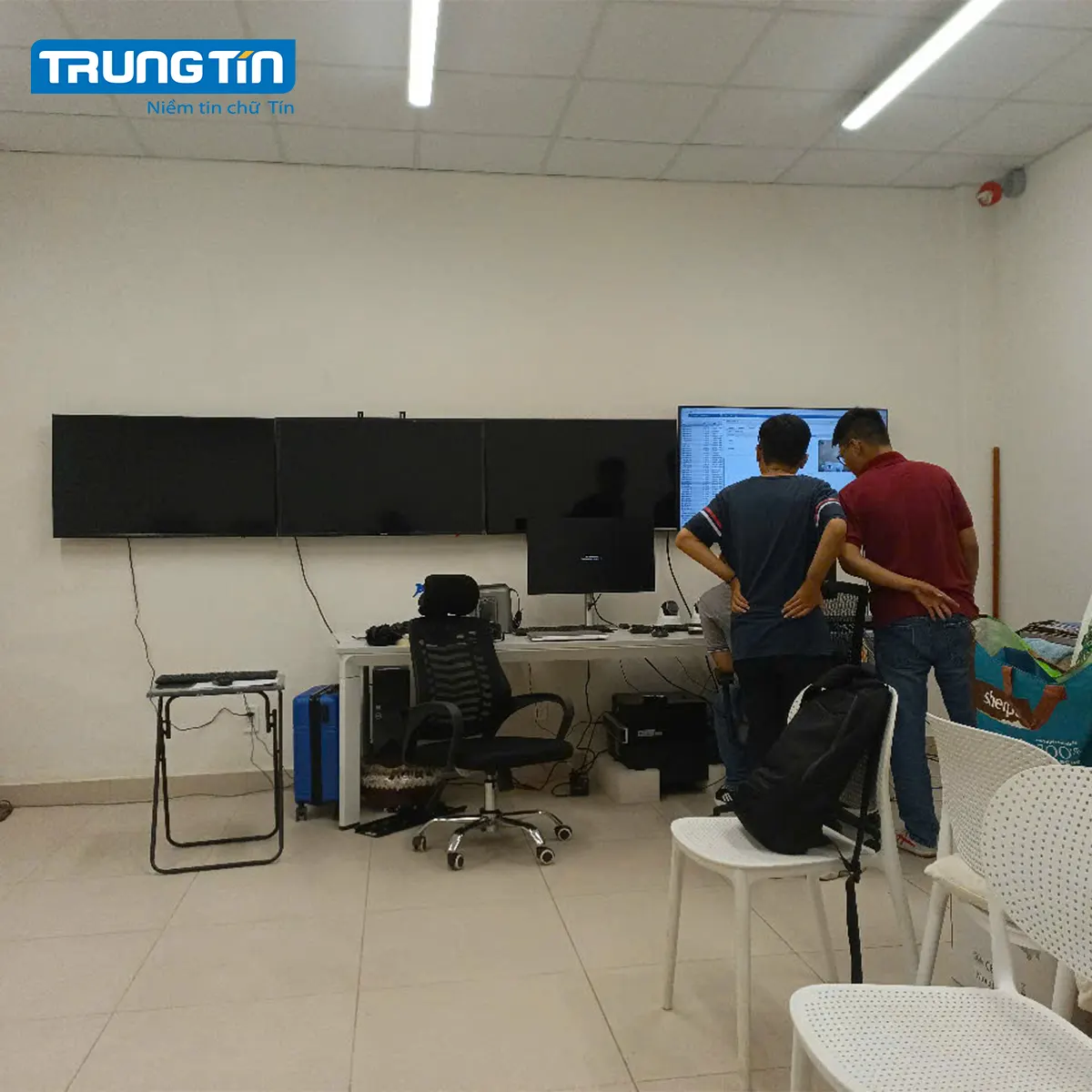

BVMS Client: Máy xem và điều khiển camera trực tiếp tại phòng bảo vệ.
BVMS Quản trị: Máy cấu hình, phân quyền và vận hành hệ thống từ phòng IT.

Gợi ý nâng cao

Tách VLAN cho hệ thống camera để tránh nghẽn băng thông.
Cấu hình cảnh báo chuyển động và lịch ghi hình cho từng khu vực.
Sử dụng HTTPS, VPN truy cập để bảo mật dữ liệu giám sát từ xa.

Mỗi cụm camera được kết nối về switch PoE, switch này uplink về NVR Bosch và quản lý qua phần mềm BVMS.

Một số điểm xa sử dụng media converter hoặc switch PoE trung gian qua đường truyền cáp quang.
Hệ thống có tích hợp với UPS để đảm bảo hoạt động liên tục khi mất điện.

Phạm Vi Thực Hiện

Nâng cấp hệ thống phần cứng

Loại bỏ 18 camera analog đời cũ (Bosch LTC series)
Lắp đặt mới:

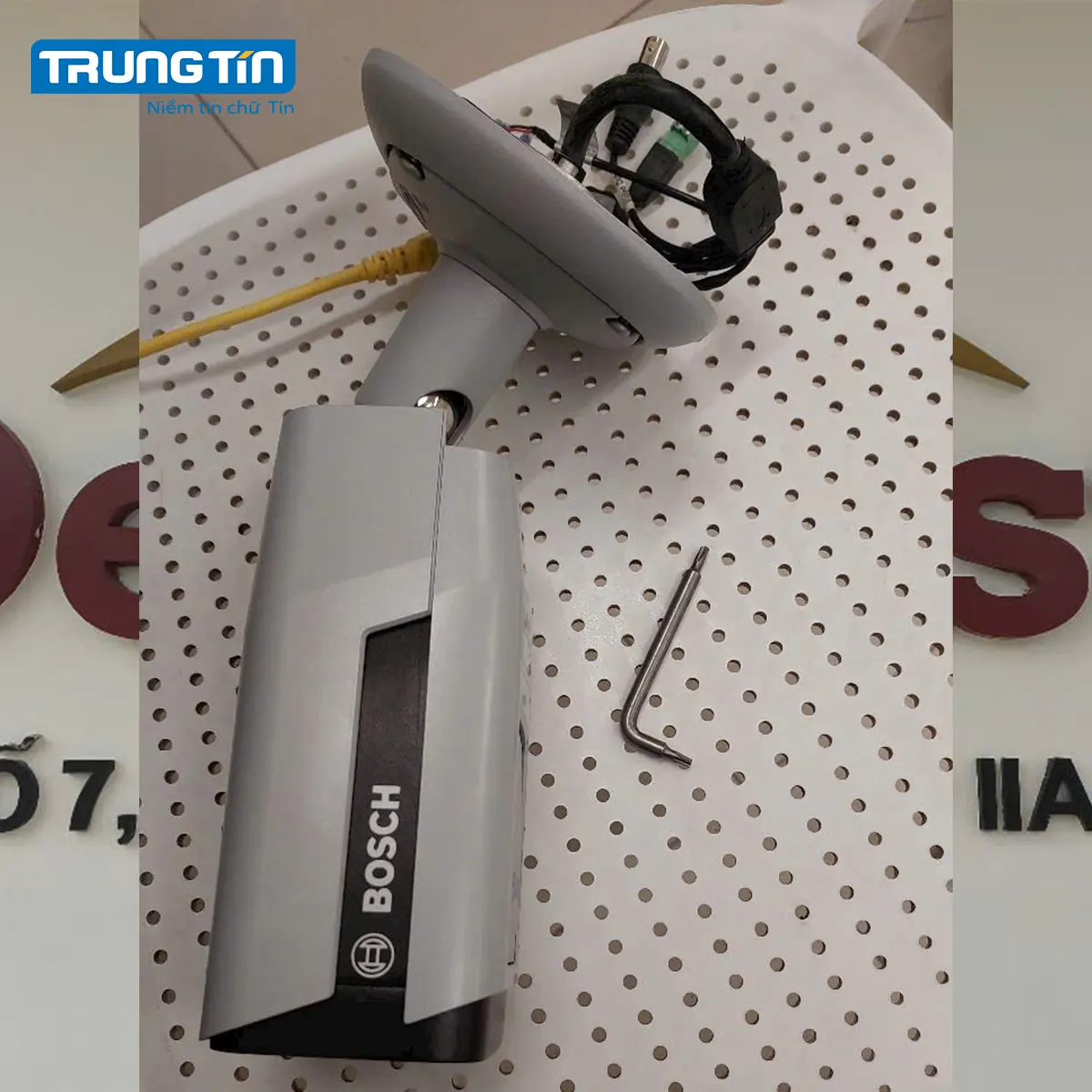

- 35 camera IP Bosch AUTODOME IP 5000 và FLEXIDOME IP 7000
- 1 NVR Bosch DIVAR IP 6000 (64-channel, 24TB RAID)
- 1 switch PoE công nghiệp Cisco SG350X-24P
- UPS dự phòng APC 3000VA

Phân vùng và tích hợp phần mềm

Cấu hình trên hệ thống Bosch BVMS 11.0
Tạo nhóm giám sát riêng cho:
- Khu sản xuất
- Kho nguyên vật liệu
- Văn phòng & khu vực công cộng
Kết nối đến Phòng Bảo vệ Trung tâm và giám sát từ xa (qua VPN)

Bảo trì và bảo dưỡng

Thiết lập kế hoạch bảo trì định kỳ 6 tháng/lần
Kiểm tra thiết bị, vệ sinh ống kính, kiểm thử góc quay & zoom
Kiểm tra nhiệt độ NVR, báo động RAID, hoạt động của ổ cứng
Cập nhật firmware cho camera và BVMS

Thách Thức Trong Triển Khai

Thách Thức	Giải Pháp

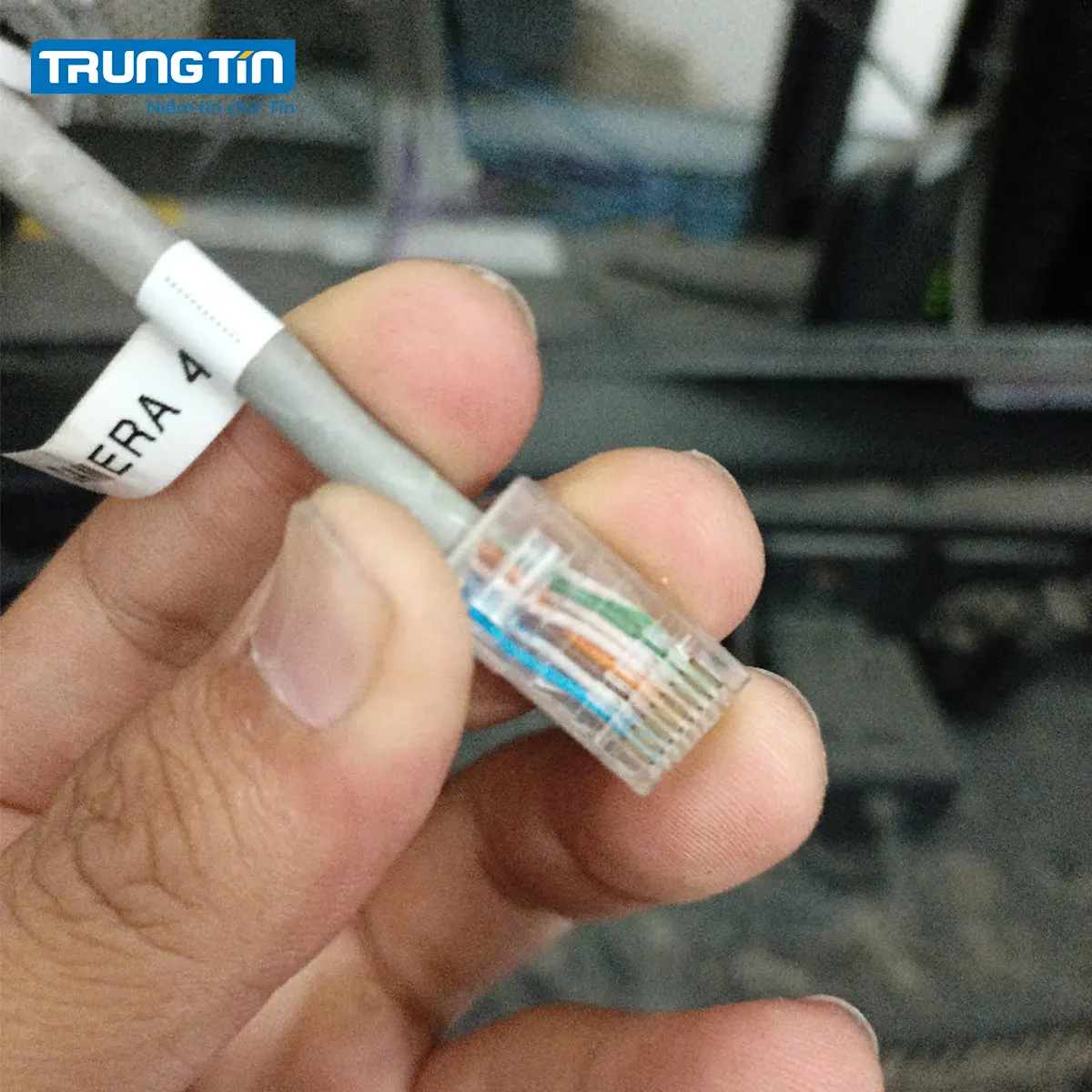

Hệ thống cáp cũ không đảm bảo, một số node dã đứt dây, hư convertor, đứt dây cáp quang	Triển khai lại cáp Cat6A mới tại các điểm cần thiết, thay thế convertor và hàn lại cáp quang.
Khoảng cách xa từ camera về NVR	Dùng switch PoE trung gian và sử dụng cáp quang tại các cụm xa

Kết Quả Đạt Được

Hình ảnh sắc nét lên đến 4MP, hỗ trợ giám sát cả ngày/đêm
Thời gian lưu trữ video tăng gấp 3 lần nhờ RAID + H.265
Tăng vùng phủ sóng camera lên 120% so với trước đây
Hệ thống ổn định, đồng bộ, giảm chi phí bảo trì đột xuất
Phòng Bảo vệ có thể truy cập từ xa, nhận cảnh báo real-time

Kế Hoạch Duy Trì và Mở Rộng

Bảo trì định kỳ: 6 tháng/lần (Kiểm tra phần cứng + phần mềm)
Đào tạo định kỳ: 1 lần/năm cho nhân viên IT/Bảo vệ sử dụng BVMS
Dự kiến năm sau mở rộng thêm 20 camera cho khu xử lý nước thải và khu vực logistics

Tài Liệu Bàn Giao

Sơ đồ hệ thống mới (topology diagram)
Tài liệu hướng dẫn sử dụng BVMS tùy chỉnh
Checklist bảo trì chi tiết
Tài khoản admin & phân quyền truy cập

Dự án nâng cấp hệ thống camera Bosch tại nhà máy DenEast không chỉ đảm bảo tiêu chuẩn an ninh nội bộ mà còn giúp tăng cường khả năng giám sát, tối ưu vận hành và bảo trì hiệu quả. Đây là một mô hình điển hình cho các nhà máy đang trong giai đoạn chuyển đổi số và cần một hệ thống giám sát mạnh mẽ, linh hoạt và có khả năng mở rộng trong tương lai.
